產品目錄

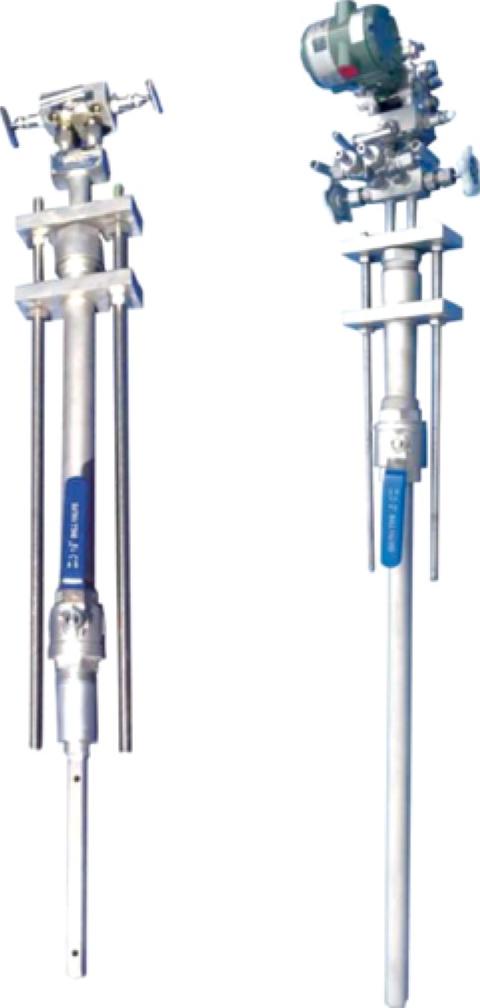

TJZ-3000 庫爾巴流量計

tjz 3000

技術原理

  當流體流過探頭時,在其前部產生一個高壓分布區,高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理,流體流過探頭時速度加快.在探頭后部產生一個低壓分布區,低壓分布區的壓力略低于管道的靜壓。流體從探頭流過后在探頭后部產生部分真空,并在探頭的兩側出現旋渦。均速流量探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號的穩定和準確對均速探頭的精度和性能起決定性作用。

  庫爾巴均速流最探頭能精確地檢測到由流體的平均速度所產生的平均差壓。流量探頭在高、低壓區有按一定準則排布的多對取壓孔,使準確測平均流速成為可能。

產品特點

  子彈頭截面形狀的探頭能產生精確的壓力分布,固定的流休分離點;位于探頭側后兩邊、流體分離點之前的低壓取壓孔,可以生成穩定的差壓信號,并且有效防堵。內部一體化結構能避免信號滲漏,提高探頭結構強度,保持長期高精度。

  流量探頭以其卓越的防堵設計,徹底擺脫了阿牛巴等插入式流量探頭易堵塞的弊端,使均速管流量探頭的防堵水平達到了空前的高度。

  探頭高壓取壓孔不會被堵探頭的前部形成高壓區,壓力略高于管道靜壓,阻止了顆粒進入。請注意:在探頭的高壓取壓孔處流體的速度是零,沒有物體會進入取壓孔。開機時,流體在管道靜壓作用下,進入彎管,很快形成了壓力平衡的狀態。當壓力平衡狀態形成以后,流體在彎管進口處遇到高壓,繞道而行,不再進入彎管中。

  低壓孔實現本質防堵,一般情況下灰塵、沙子和顆粒在渦街力的作用下,集中在探頭的后部。探頭由于低壓取壓孔取在探頭尾部真空區,在渦街力的作用下,探頭的低壓取壓孔很快地被渦流帶來的雜質堵死。庫爾巴傳感器的獨特設計,使低壓取壓孔位于探頭側后兩邊,流體分離點和尾跡區的前部。這種設計從本質上防止了堵塞并且能產生一個非常穩定的低壓信號。

技術參數

  • 測量精度:± 1%
  • 重復精度:± 0.1%
  • 適用壓力:0 ~ 40MPa
  • 適用溫度:- 180℃ ~ +550℃
  • 測且上限:取決于探頭強度
  • 測且下限:取決于測量最小差壓要求
  • 最程比:大于 10:1
  • 適用管徑:38mm ~ 9,000mm 圓管、方管
  • 適用介質:滿管、單向流動的、單相的氣體、蒸汽和粘度不大于10厘泊的液體,威力巴的使用范圍極其廣泛,它大量用于各種氣體、液體和蒸汽的測量

基本配置

  1. 差壓變送器
  2. 壓力變送器
  3. 流量計傳感器
  4. 熱電阻
  5. DN40 不銹鋼球閥及底座
  6. 壓力連接件
  7. 溫度連接件
  8. 流量積算儀

tjz 3000 1
